Все о струбцинах

Струбцины — специальные зажимные конструкции для надежной фиксации заготовки на сварочно-сборочном или столярном столах. Расскажем об особенностях самых распространенных видов струбцин, а также их недостатках и преимуществах.

Содержание:

1. Назначение зажимов
2. Разновидности струбцин
   • G- и F-образные
   • Торцевая струбцина
   • Угловая
   • Быстроpажимная или автоматическая
   • Струбцина пружинная
   • Ленточная
   • Трубная

Назначение зажимов

Струбцины — специальные зажимные конструкции для надежной фиксации заготовки на сварочно-сборочном или столярном столах. Их использование сокращает время выполнения работ, а также повышает уровень безопасности на производстве.

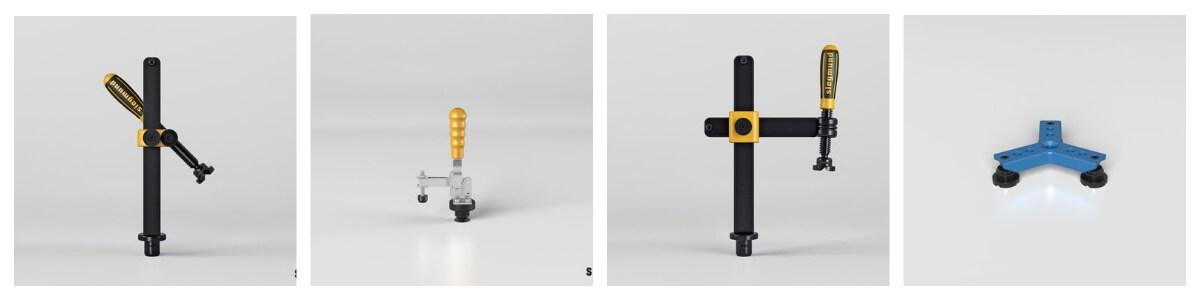

В зависимости от размеров, формы, материала и необходимого угла крепления деталей, выбирают тот или иной вид фиксаторов. Некоторые оптимальны для проведения сварочных работ, например, струбцины 28 системы Siegmund, некоторые существенно упрощают многие столярные процессы. Существуют модели, которые предназначены для склеивания поверхностей стык в стык. На самом деле, струбцины сложно назвать просто инструментом — это полноценный монтажный элемент.

Разновидности струбцин

Проведение работ без сверления технических отверстий для временного прочного соединения —преимущество подобных фиксаторов. Но разнообразие деталей требует и разнообразия крепежей. Расскажем об особенностях самых распространенных струбцин, а также их недостатках и преимуществах.

G- и F-образные

G-образная — это кованая или литая скоба из инструментальной стали с вращающимся винтом, который создает нужный уровень прижима. Популярный вариант для работы с металлом. Не требует особенных усилий для хорошей фиксации, не дает люфтов. Но подходит только для заготовок малой толщины.

F-образная — менее надежна, но широко распространена благодаря широкому диапазону регулировки.

Конструктивно это металлическая шина, загнутая с той стороны, на которой размещена неподвижная губа. По длинной стороне перемещается подвижная часть с пятаком.

Размер рейки определяет совокупную ширину соединяемых элементов. Прижимные поверхности комплектуют специальными накладками. Чаще всего такие модели используют для деревянных конструкций.

Основной недостаток обоих видов — все манипуляции с крепежом можно провести только двумя руками.

Торцевая струбцина

Модифицированный вариант предыдущих моделей. Основа конструкции — с-образный крепкий корпус с тремя зажимами. Пятки струбцины находятся под прямым углом друг к другу.

Основное назначение — приклеивание декоративных накладок на торцы мебельных фасадов, стенок, полок. Существенный недостаток — мастеру затруднительно в одиночку одновременно держать накладку, струбцину и затягивать три винта.

Угловая

Стандартная конструкция представляет собой прямоугольный равнобедренный треугольник с одним или двумя винтами и выступающими пятками. Бывают магнитными — для металлических, а также винтовыми для деревянных элементов.

Используют в тех случаях, когда важно соблюсти точный угол соединения. Угловые струбцины благодаря сквозным отверстиям на корпусе, легко крепятся на стол или верстак. Но имеют ограниченные возможности при необходимости фиксации крупных элементов.

Быстрозажимная или автоматическая

Конструктивно это металлическая планка и две губки из пластиковых композитных материалов, армированных стекловолокном. Прижим обеспечивают рычажным механизмом, с которым легко можно справиться одной рукой.

Функционал автоматических или пистолетных моделей шире по сравнению с другими фиксаторами. Если развернуть губки в стороны друг от друга, то инструмент удобно использовать для разборки шиповых соединений, то есть в качестве распора.

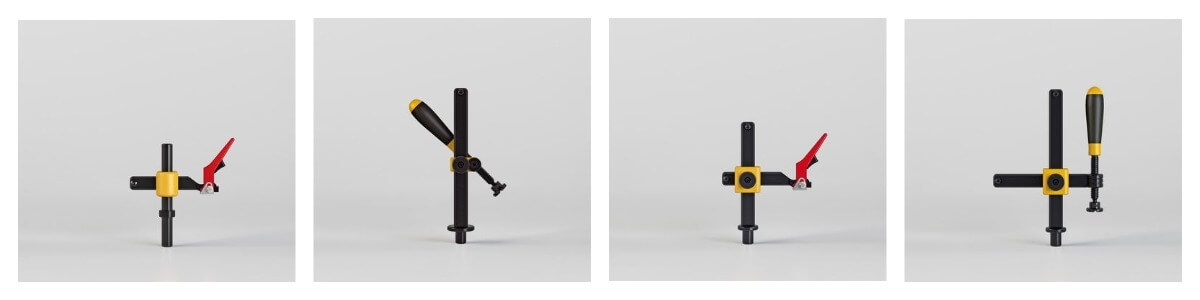

Подходит для профессионального использования, но стоит дороже аналогов. Используют для столярных работ с элементами различного размера, а также для сварочных столов, например, струбцины 16 системы Siegmund.

Струбцина пружинная

Внешне она напоминает большую прищепку и действует по такому же принципу. Встречаются модели с регулируемой и нерегулируемой шириной зажима. Легко управляемы одной рукой.

Существенные недостатки струбцины с пружинным зажимом — малая глубина захвата и постепенная утрата упругости основного рабочего элемента. Ослабление пружины приводит к недостаточной крепкой фиксации.

Ленточная

Это синтетическая жесткая лента или крепкий ремень с блоком натяжения. Дополнительно комплектуется пластиковыми уголками для сохранения геометрии соединения.

Позволяет избежать перекосов при склейке, обеспечивает надежный зажим углов, а также закругленных стыков. Особенно востребована бондарями при изготовлении бочек, а также столярами для сборки округлых стульев, рамок, многогранных соединений и т.д.

Дает возможность работать как с деталями небольшого размера, так и с крупногабаритными изделиями.

Трубная

Основа корпуса — стальная труба диаметром ½ или ¾ дюйма. На ней размещены упор, подвижная губа со стопором и винтовой ручкой для фиксации. Незаменимы при склейке щитов большой площади, но для работы требуется минимум два таких зажима. Тогда заготовки можно хорошо выровнять и надежно закрепить.
