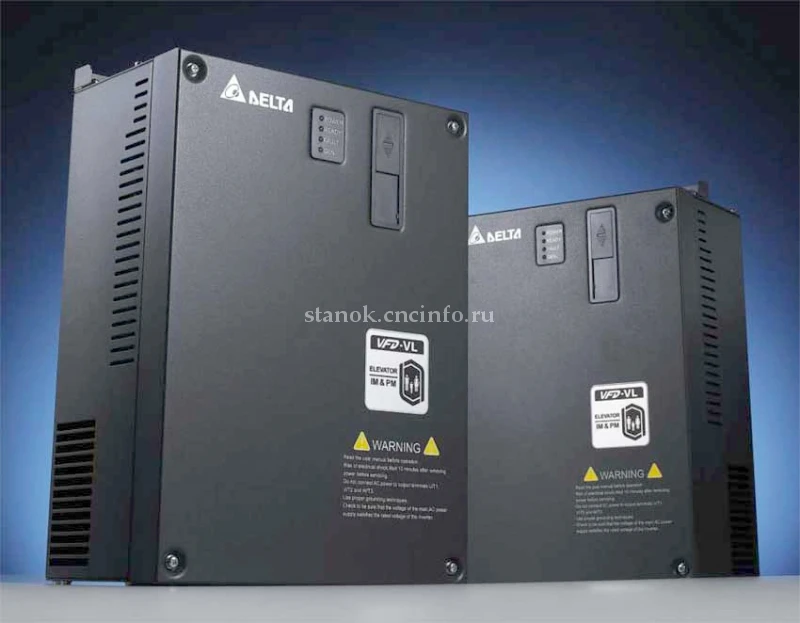

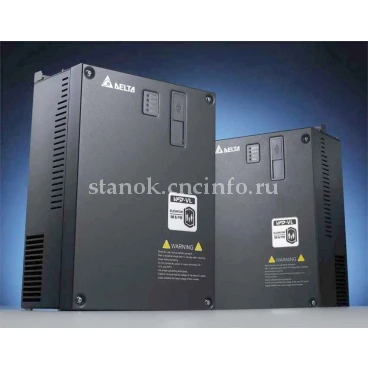

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-VL

(1)

Артикул VFD-VL

Лифтовой преобразователь частоты, подходящий для встраивания в существующие системы управления

Функциональные возможности:

Высокоэффективный алгоритм векторного управления – управление ориентацией поля (FOC – field oriented control).
Управление синхронными двигателями переменного тока, проведение автоматического тестирование двигателя при старте.
Наличие автоматической настройки и функции компенсации пускового момента.
Встроенное управление процессом пуска и останова лифтовых задач.
Встроенная настройка работы выходного тормозного реле для управления внешним электромагнитным тормозом.
Автоматическая настройка статических и динамических параметров двигателя.
Встроенный тормозной ключ

Артикул товара: VFD-VL

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Характеристики:

Преобразователь частоты низкого напряжения

Производитель: Delta Electronics

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Функции и особенности:

Высокоэффективный алгоритм векторного управления – управление ориентацией поля (FOC – field oriented control).
Поддержка работы как с асинхронными двигателями, так и с синхронными двигателями на постоянных магнитах, проведение автоматического тестирование двигателя при старте.
Возможность питания от резервного источника питания 48/96 VDC.
Встроенное управление процессом пуска и останова лифтовых задач.
Встроенная настройка работы выходного тормозного реле для управления внешним электромагнитным тормозом.
Полный комплекс защитных функций: высокоточное измерение тока, многоуровневая защита от перегрузки (oL, oL1, oL2), защита от перенапряжения и сверхтока, от короткого замыкания, функция поиска скорости, подключение термистора двигателя и другое.
Поддержка управления от внешнего цифрового пульта управления.
Автоматическая настройка
- Автоматическая настройка статических и динамических параметров двигателя.
- Автонастройка на двигатель и автоопределение угла смещения энкодера
- Автокоррекция стартового момента и компенсация изменяющейся нагрузки
- При работе с двигателями на постоянных магнитах: автоопределение положения ротора перед запуском
Возможность работы с энкодерами, имеющими выход «Line Drive», а также «Sin, Cos».
Все преобразователи данной серии имеют встроенный тормозной ключ (для внешних тормозных резисторов, на моделях до 22 кВт).
Модульная конструкция:
- Плата управления и опциональные карты расширения монтируются горизонтально, что упрощает сборку
- Терминалы расположены в легкодоступном для подклюдчения месте
- Легко снять или заменить конденсаторы и вентиляторы
Запрограммированная процедура включения/выключения лифта
Встроенный порт RS485 с поддержкой стандартного протокола Modbus.
Программное обеспечение для компьютера, обеспечивающее мониторинг, управление, загрузку и сохранение параметров.

Преимущества лифта без машинного отделения с двигателем на постоянных магнитах:

Экономия пространства, а также времени на монтаж при использовании компактного безредукторного электродвигателя на постоянных магнитах
Высокие технические показатели: КПД двигателя на постоянных магнитах доходит до 95%
Энергоэффективность: вдвое более низкий расход энергии по сравнению с традиционным лифтом, и втрое – по сравнению с гидравлическим лифтом
Низкие затраты на техобслуживание и экологичность: нет необходимости менять масло в редукторе
Плавный ход лифта благодаря современным технологиям управления

U_пит, В	Диапазон мощностей, кВт
3Ф/220В	5.5 - 37
3Ф/380В	5.5 - 75

Развернуть

Свернуть

Х а р а к т е р и с т и к и у п р а в л е н и я	Метод управления	U/f=const; векторный с обратной связью, (в т.ч. для двигателей на постоянных магнитах); векторный без обратной связи, управление моментом
	Стартовый крутящий момент	До 150% от номинального от 0 Гц (в режимах с обратной связью)
	Диапазон регулирования скорости	1:100 (до 1:1000 при наличии обратной связи по энкодеру)
	Точность управления скоростью	±0,5% (до ±0,2% при наличии обратной связи по энкодеру)
	Полоса пропускания контура управления скоростью	5 Гц (до 40 Гц в векторном режиме)
	Максимальная выходная частота	0...120 Гц
	Точность поддержания частоты	Цифровое задание - ±0,005%, аналоговое задание - ±0,5%
	Точность задания частоты	Цифровое задание: 0,01 Гц; Аналоговое задание: 1/4096 (АЦП 12 разрядов)
	Ограничение по выходному току	До 200% от выходного тока
	Точность поддержания момента	±5%
	Время ускорения/замедления	0,00...600,00 с
	Характеристика U/f	По 4 точкам
	Аналоговый вход	-10...+10 В, 4...20 мА
	Ток торможения	До 20% от номинального тока
Ф у н к ц и и з а щ и т ы	Защита двигателя	Электронное термореле
	Защита от превышения тока	220...300% от номинального тока
	Защита от утечки на землю	Устанавливается до 50% от номинального тока
	Перегрузочная способность	До 150% в течение 60 с, до 200% в течение 3 с.
	Защита от перенапряжения	Срабатывает при напряжении шины постоянного тока свыше 400/800 В
	Защита от бросков сети питания	Металл-оксидный варистор
	Защита от перегрева	Встроенный датчик температуры
О к р у ж а ю щ а я с р е д а	Уровень защиты	IP20 / NEMA1
	Рабочая температура	-10...+45°C
	Температура хранения	-20...+60°C
	Влажность	<90% (без образования конденсата)
	Вибростойкость	1,0g - до 20 Гц, 0,6g - при 20...50 Гц
	Охлаждение	Вентиляторы
	Прочие ограничения	Не использовать на высотах более 1000 м над уровнем моря. Недопустимо попадание коррозионных газов и жидкостей. Не применять в запыленных помещениях.

Спецификация для ПЧ с питанием 230В

Модель VFD_ _ _ VL23A		055	075	110	150	185	220
Мощность двигателя, кВт		5,5	7,5	11	15	18,5	22
Мощность двигателя, HP		7,5	10	15	20	25	30
Выход	Выходная мощность, кВА	9,5	12,5	19	25	29	34
	Ном. выходной ток для нагрузки с пост. моментом, А	21,9	27,1	41,1	53	70,0	79
	Ном. выходной ток для нагрузки с перем. моментом, А	25	31	47	60	80	90
	Макс. выходное напряжение, В	3 фазы пропорциональные входному напряжению
	Выходная частота, Гц	0,00 . 120,00 Гц
	Частота ШИМ, кГц	12 кГц			9 кГц
Вход	Ном. входной ток, А	25	33	52	63	68	79
	Входное напряжение /частота	3 фазы 200 . 240 В, 50 / 60 Гц
	Отклонение напряжения	± 10 % (180 . 264) В
	Отклонение частоты	± 5 % (47 . 63) Гц
Способ охлаждения		Встроенный вентилятор
Вес (кг.)		8	10	13	13	13	13

Спецификация для ПЧ с питанием 380В - 480В

Модель VFD_ _ _ VL43A		055	075	110	150	185	220
Мощность двигателя кВт		5,5	7,5	11	15	18,5	22
Мощность двигателя HP		7,5	10	15	20	25	30
Выход	Выходная мощность, кВА	9,9	13,7	18	24	29	34
	Ном. выходной ток для нагрузки с пост. моментом, А	12,3	15,8	21	27	34	41
	Ном. выходной ток для нагрузки с перем. моментом, А	14	18	24	31	39	47
	Макс. выходное напряжение, В	3 фазы пропорциональные входному напряжению
	Выходная частота, Гц	0,00 . 120,00 Гц
	Частота ШИМ, кГц	12 кГц			9 кГц
Вход	Ном. входной ток, А	12	17	25	27	35	42
	Входное напряжение /частота	3 фазы 380 . 480 В, 50 / 60 Гц
	Отклонение напряжения	± 10 % (342 . 528) В
	Отклонение частоты	± 5 % (47 . 63) Гц
Способ охлаждения		Встроенный вентилятор
Вес (кг.)		8	10	13	13	13	13

Развернуть

Свернуть

Руководство пользователя

Чертежи CAD (2D&3D) преобразователей частоты VFD-VL

Развернуть

Свернуть

Размеры.

Размеры VFD-VL

Клеммы EPS предназначены для подключения резервного источника питания.
